GW-Bore

Messtellengeologie und Bohrdaten visualisieren

Bohrungs- und Ausbaudaten in GW-Base® verwalten und mit GW-Bore® visualisieren

GW-Bore ist eine Ergänzung zu GW-Base, mit der alle Daten zur Geologie, zum Brunnenausbau, zur Geophysik schnell und komfortabel ausgewertet und dargestellt werden können. Alle Informationen zum Schichtaufbau sowie alle Ausbaudaten von Bohrungen, Brunnen und Grundwassermessstellen werden in der GW-Base Datenbank verwaltet. Mit GW-Bore/GW-Base managen Sie alle geologischen, hydrogeologischen und technischen Daten in einem System.

GW Bore Logo braun RGB 3 1

Nutzen Sie GW-Bore zur Erzeugung von

  • Darstellungen des Brunnen- und Grundwassermessstellenausbaus

  • Bohrprofilen nach DIN 4023

  • Schichtenverzeichnissen nach 14688 und 14689, Formularen nach ISO 22475 bzw. DIN 4022

  • Kopfblättern zum Schichtenverzeichnis

  • Schlagzahldiagrammen für Rammsondierungen

  • Liniendiagrammen und Histogrammen

  • Erdwärmediagrammen

  • Geologischen Profilschnitten, optional mit interpolierten Schichten

  • Lageplandarstellungen der Bohransatzpunkte

  • SEP3-kompatibel (Im-/Export) u.v.m.

  • Geophysikalischen Tiefenlogs

  • Gleichzeitigen Darstellungen von Bohrprofilen, Ausbauskizzen und Profilschnitten, Schlagdiagrammen

Neue Funktionen in GW-Bore 9

  • Überarbeitete, klar strukturierte Programmoberfläche

  • Komplett überarbeiteter Symboleditor

  • Einfacheres erkennen des aktiven Elements durch Hover-Funktion

  • Import von Grafiken und Fotos bei Einzelprofil, Profilschnitt, Ausbau und Zeichnung

  • Lageplananzeige in der Profilschnittdarstellung

  • Profilschnitte können im DWG- und DXF-Format exportiert werden

  • Symbole können nun gruppenweise ein- oder ausgeblendet werden

  • Unicode-Unterstützung und Direct2D-Support

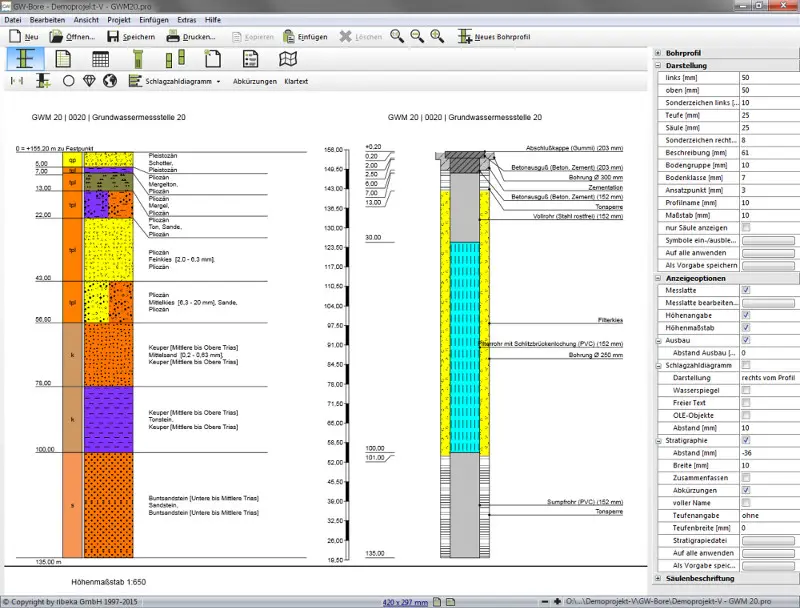

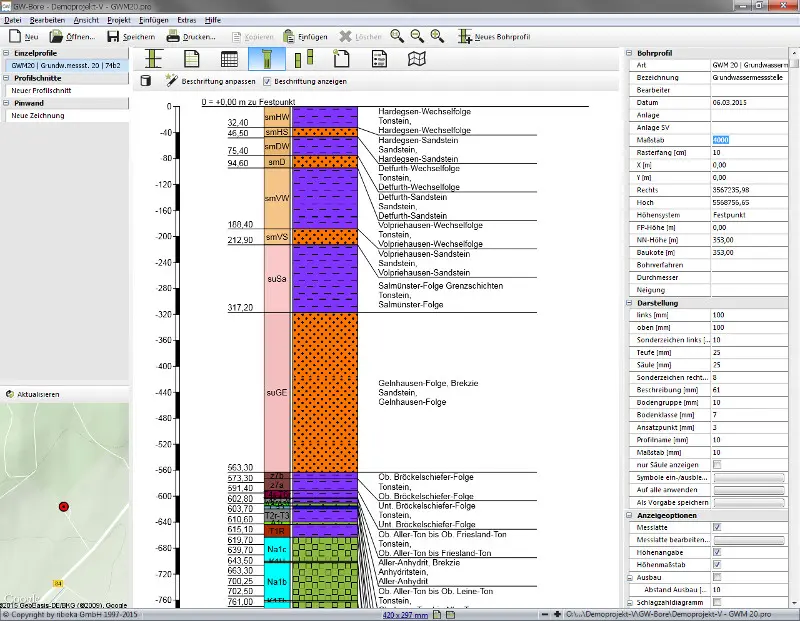

Neue Schichten werden in GW-Bore tabellarisch angelegt oder importiert, wobei das Programm die Schichtenfolge automatisch nach der Tiefe unter Ansatzpunkt sortiert.

Die farbige Darstellung der Schichten wurde in der DIN 4023 neu geregelt und erlaubt nun mit einem Blick zu erkennen wie groß die Gewichtung der zweiten Bodenart ist. Dabei variiert die Breitendarstellung der zweiten Bodenart je nach Gemengeanteil, d. h. ob dieser stark, normal oder schwach vertreten ist.

Die textliche Schichtbeschreibung erfolgt in GW-Bore nach DIN EN ISO 14688-1/14689-1 und DIN 4023.

Aus der Schichtbeschreibung wird automatisch die zugehörige Grafik in der Profilsäule erzeugt.

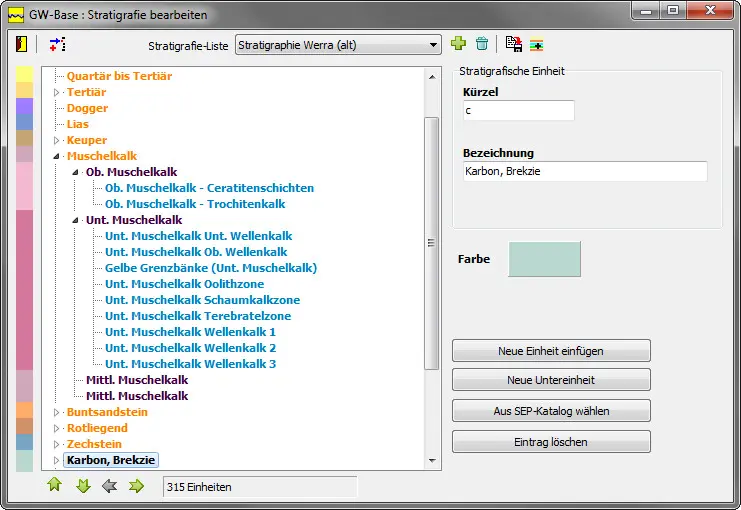

GW-Bore enthält standardmäßig alle in SEP3 hinterlegten stratigrafischen Einheiten.

Um weitere stratigrafische Einheiten darstellen zu können, bietet GW-Bore die Möglichkeit diese im Programm nachträglich anzulegen. Einmal angelegte Stratigrafie-Tabellen lassen sich mühelos in GW-Bore importieren und exportieren.

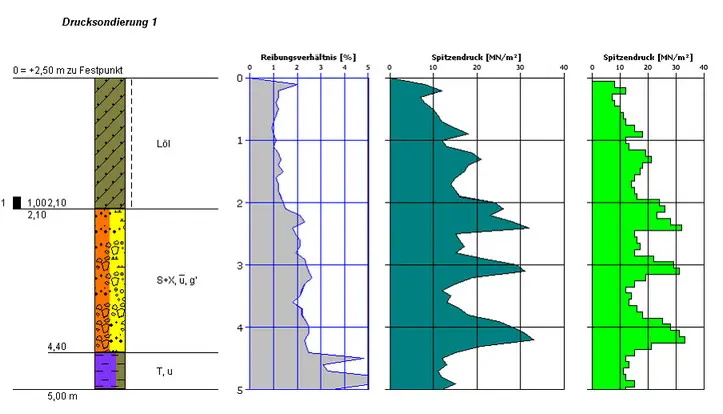

Liniendiagramme, Histogramme, Ergebnisdiagramme von SPT-Tests und Erdwärmediagramme können in GW-Bore erzeugt und neben einander dargestellt werden.

Dabei stellt das Programm eine große Auswahl an Auswertungs- und Darstellungsoptionen zur Verfügung.

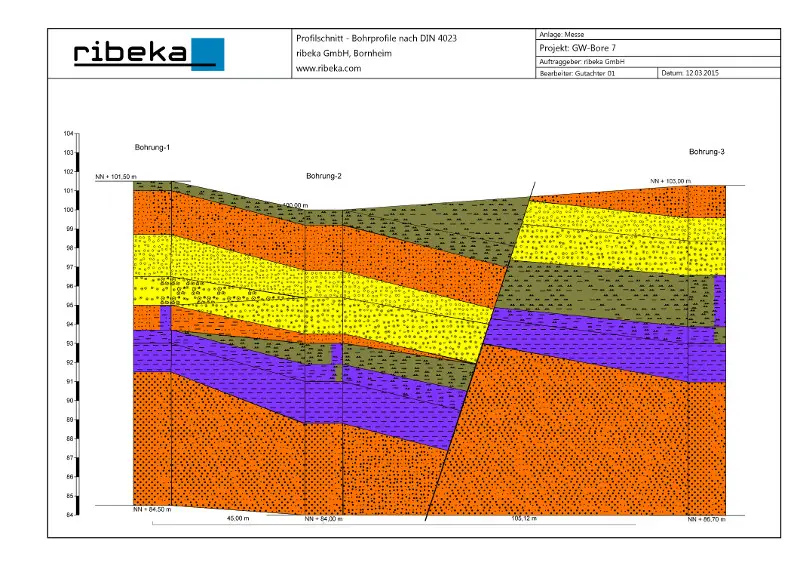

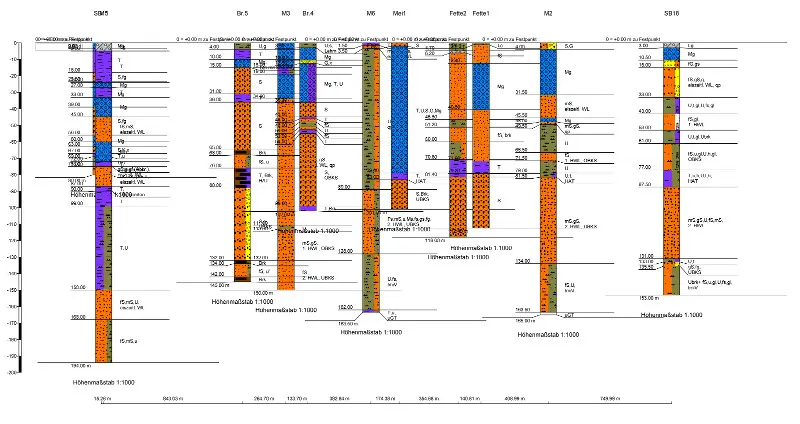

In GW-Bore können mehrere Profile zusammen dargestellt werden. Sind Lagekoordinaten und Ansatzhöhen der Einzelprofile vorhanden, lassen sich somit maßstabsgetreue und projizierte geologische Profilschnitte erstellen.

Weitere Zeichenobjekte, wie z. B. die Geländeoberfläche oder ein interpolierter Schichtverlauf, können in den Profilschnitt eingefügt und bearbeitet werden.

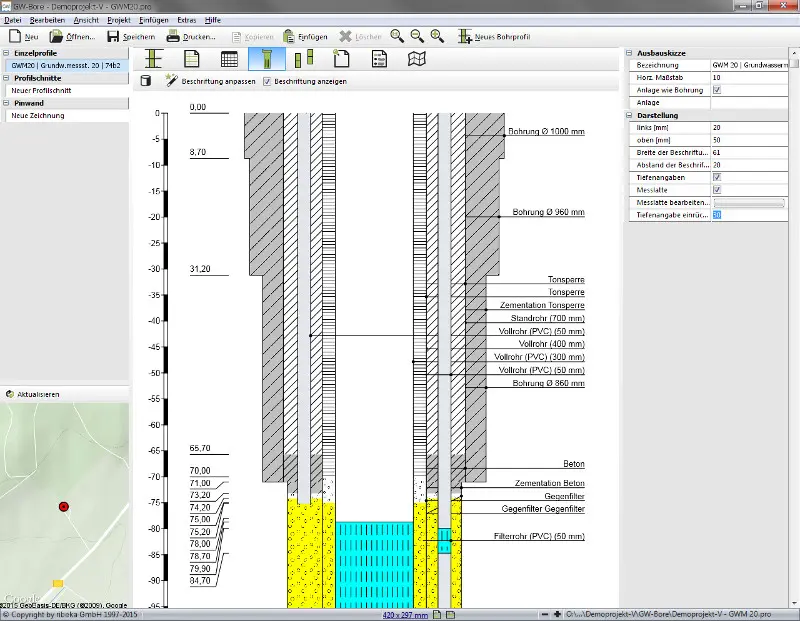

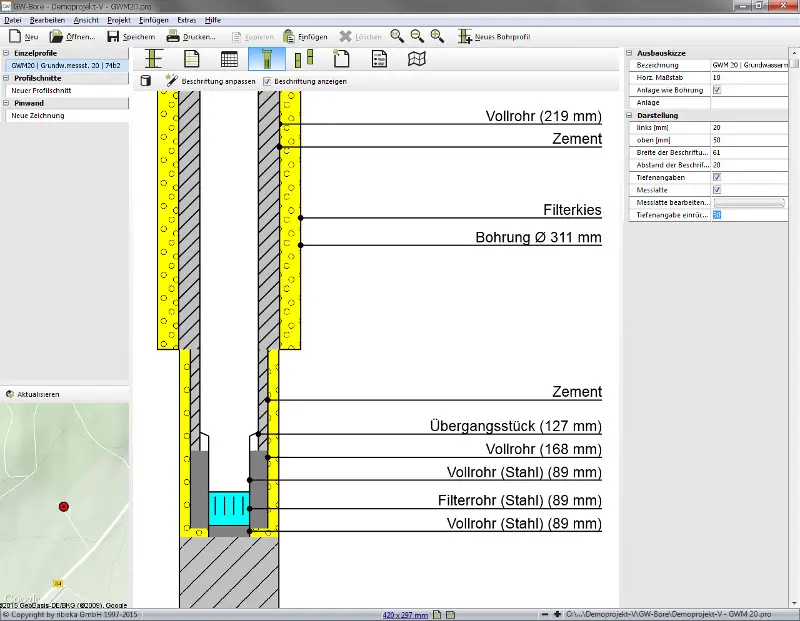

Mit GW-Bore können Sie äußerst detaillierte, maßstabsgetreue Ausbauskizzen erstellen.

Von der Bohrlochfüllung über den Wasserstand bis zur Pegelkappe können alle wichtigen Informationen über den Ausbau dargestellt werden. Die dafür zur Verfügung stehenden Auswahlkataloge erleichtern und beschleunigen diese Arbeit erheblich.
